Hej wszystkim, dziękuję za wpadnięcie. Jeśli pracujesz w branży farmaceutycznej – niezależnie od tego, czy jesteś kierownikiem zakładu, inżynierem czy osobą, której powierzono zadanie skonfigurowania nowej linii do ampułkostrzykawek – prawdopodobnie zastanawiałeś się: ile miejsca w rzeczywistości zajmuje aseptyczna linia do napełniania strzykawek? Rozumiem, że przestrzeń w pomieszczeniach czystych jest na wagę złota i nikt nie chce nadmiernie zwiększać (lub zmniejszać) swojego zasięgu, aby później tego żałować. Jako dostawca sprzętu do aseptycznego napełniania strzykawek spędziłem lata współpracując z zakładami różnej wielkości, od małych firm biotechnologicznych po dużych producentów leków generycznych działających 24 godziny na dobę, 7 dni w tygodniu. Dzisiaj opisuję, jak wygląda typowy ślad, zmienne, które go przesuwają, i jak go zoptymalizować bez poświęcania sterylności i szybkości.
Zacznijmy od podstaw: aseptyczna linia do napełniania strzykawek to nie tylko jedna maszyna. Jest to ciąg zintegrowanych systemów zaprojektowanych do obsługi strzykawek – zarówno szklanych, jak i plastikowych – od surowca (puste beczki, tłoki, igły) po gotowe, sterylne, zamknięte jednostki gotowe do pakowania. Każdy etap musi odbywać się w kontrolowanym środowisku pomieszczenia czystego, zwykle klasy 10 000 (ISO 7) dla otaczającego obszaru i klasy 100 (ISO 5) bezpośrednio w punkcie napełniania i zamykania. Przestrzeń pomieszczenia czystego ma największy wpływ na całkowitą powierzchnię pomieszczenia, dlatego najpierw skupię się na rozmieszczeniu sprzętu, a następnie omówię związane z nim wymagania dotyczące pomieszczenia czystego.
Przejdźmy przez linię krok po kroku, ponieważ każdy proces ma swoje własne potrzeby przestrzenne. Większość linii ma przepływ liniowy, co ułatwia obsługę materiałów i zmniejsza ryzyko zanieczyszczenia (brak cofania się, co jest częstą wadą w źle rozmieszczonych liniach). Zacznijmy od danych wejściowych: surowe elementy strzykawek pochodzące ze sterylizacji (zwykle promieniami gamma lub autoklawowane, więc są dostarczane w podwójnych workach i wymagają rozpakowania w przedpokoju pomieszczenia czystego). Następnie przechodzimy do odkażania komponentów – oczekiwania, a nie pełnej sterylizacji, ponieważ te kroki są wykonywane przed pomieszczeniem czystym. Następnym ważnym krokiem jest mycie, suszenie i depirogenizacja strzykawek szklanych (plastikowe myje się podobnie, ale delikatniej, aby uniknąć stopienia). Zwykle jest to samodzielny moduł, często maszyna przypominająca tunel, o długości 6–8 stóp i szerokości 3–4 stóp, chociaż niektóre zintegrowane projekty zmniejszają ten problem, łącząc suszenie i depirogenizację w jednym urządzeniu.
Stamtąd przechodzimy do rdzenia linii: etapu napełniania i zamykania. W tym miejscu precyzja ma największe znaczenie — dozujesz płyn (szczepionki, leki biologiczne, sterydy) do każdej cylindra strzykawki, a następnie zamykasz ją tłokiem, a czasami nasadką na igłę lub gumowym korkiem. Właśnie tam pojawia się dobra maszyna do napełniania i zamykania dla branży farmaceutycznej; Maszyny te zaprojektowano tak, aby były kompaktowe, ale jednocześnie szybkie, dzięki czemu nie zajmują połowy linii. Standardowy moduł napełniająco-zamykający do strzykawek ma długość 6–10 stóp i szerokość 4–5 stóp, a wysokość wynosi około 6 stóp, aby zmieścić się w limitach wysokości sufitu pomieszczenia czystego (większość ma 8–10 stóp, więc działa idealnie). Prędkość w tym przypadku jest różna — mniejsze linie do badań klinicznych mogą pracować z szybkością 20–30 strzykawek na minutę, podczas gdy linie komercyjne mogą osiągać 60–120 strzykawek na minutę, a szybsze linie wymagają nieco dłuższych maszyn, dlatego należy odpowiednio dostosować tę powierzchnię.

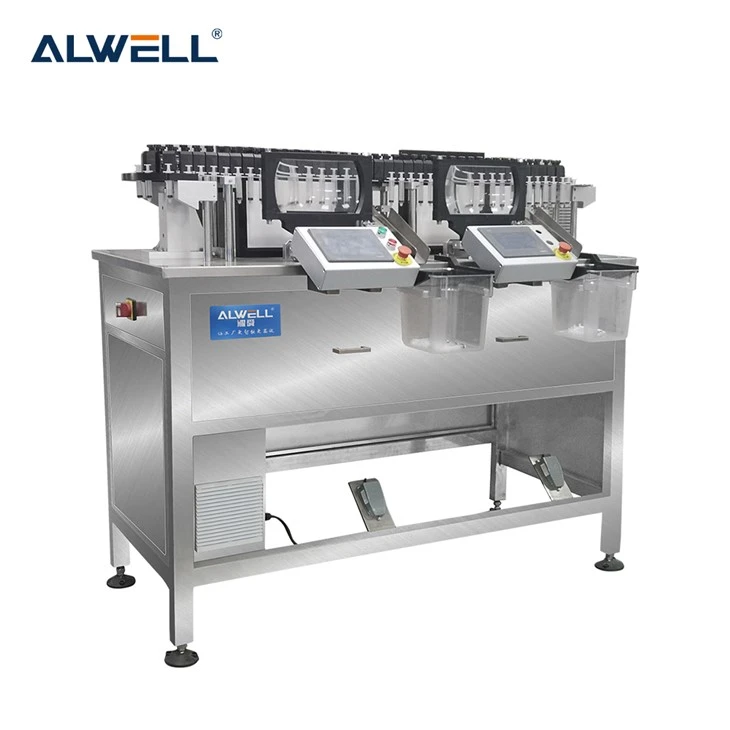

Następna w kolejce jest inspekcja. Nie można wysłać strzykawki z błędnie napełnioną dawką, cząsteczką w płynie lub wadliwą uszczelką. W tym miejscu z pomocą przychodzi maszyna do kontroli światła strzykawki. Są one albo ręczne (dla małych partii), albo zautomatyzowane (dla linii o dużej objętości). Zautomatyzowane jednostki kontrolne są zwykle mocowane bezpośrednio do maszyny do napełniania i zamykania, aby uniknąć zbytniego przesuwania strzykawek — przesuwają się zaraz za głowicą napełniającą, więc dodają tylko 3–5 stóp długości linii i 3–4 stóp szerokości. Ręczne stanowiska inspekcyjne są mniejsze, każde o wymiarach 2 x 3 stopy, więc jeśli prowadzisz linię kliniczną o małej wydajności, być może nie będziesz potrzebować w pełni zautomatyzowanej maszyny, oszczędzając tam miejsce.
Poczekaj, nie zapomnij o innych krytycznych modułach, które ludzie często przeoczają. Po kontroli może być dostępne stanowisko obrotowe umożliwiające prawidłowe ustawienie strzykawek (tak, aby zmieściły się w opakowaniu), urządzenie do etykietowania i ostateczna kontrola integralności uszczelnienia (testowanie szczelności, zwykle badanie ciśnieniowe lub próżniowe). Jeśli używasz wstępnie wysterylizowanych igieł, dostępny jest również moduł montażu igły, chociaż niektóre linie łączą to w etapie napełniania i zamykania. W przypadku linii, które używają wkładów lub plastikowych butelek obok strzykawek, można zintegrować maszynę do napełniania wtryskowego ze szklaną/plastikową butelką nabojową, aby je obsłużyć, ale nawet wtedy nie dodaje ona ogromnej ilości dodatkowej przestrzeni, jeśli jest wyrównana liniowo.
Teraz zsumujmy liczby dla typowej komercyjnej linii strzykawek aseptycznych. Użyjmy standardowej linii o dużej wydajności (80–100 strzykawek na minutę), ponieważ na niej pracuje większość zakładów farmaceutycznych. Przepływ liniowy: obszar wejściowy (3x4 stopy), tunel do mycia/depirogenizacji (7x4 stopy), maszyna do napełniania i zamykania (9x5 stóp), maszyna kontrolna (4x4 stopy), stacja obrotowa (2x3 stopy), test szczelności (3x3 stopy), przenośnik wyjściowy (5x2 stopy). To jest powierzchnia samego sprzętu: około 33 stóp długości i 5 stóp szerokości. Ale czekaj – nie potrzebujesz tylko miejsca na maszyny. Wytyczne dotyczące pomieszczeń czystych wymagają 2–3 stóp wolnej przestrzeni po obu stronach każdej maszyny w celu konserwacji, dostępu operatora i przepływu powietrza. Dodajmy więc: całkowite wyposażenie plus prześwit ma około 39 stóp długości i 9 stóp szerokości. Ale poczekaj – jeszcze nie skończyliśmy. Na początku potrzebujesz miejsca na przedpokój (do rozpakowywania komponentów, zakładania ŚOI) i miejsce do przechowywania gotowego towaru na końcu (na palety zapieczętowanych strzykawek oczekujących na pakowanie). Przedpokoje mają zwykle długość 6–8 stóp, a miejsce na gotowe produkty może mieć 10–12 stóp w przypadku linii średniej wielkości. Zatem całkowity obszar pomieszczenia czystego w przypadku standardowej linii komercyjnej wynosi około 55–60 stóp liniowych na 10–12 stóp. To około 550–720 stóp kwadratowych dla całej linii, co jest możliwe do utrzymania w przypadku większości zakładów.
Ale czekaj – co z mniejszymi liniami? Jak linie do badań klinicznych, które pracują z szybkością 20–30 strzykawek na minutę? Mogą być znacznie bardziej kompaktowe, często modułowe lub stacjonarne. Linia kliniczna może zmieścić się na obszarze o wymiarach 10 x 8 stóp? Nie, czekaj, zróbmy obliczenia: napełnianie i zamykanie na stole, kontrola ręczna, mała myjka. Całkowite wyposażenie plus prześwit wynosi około 18 stóp liniowych na 8 stóp plus mały przedpokój, więc łącznie wynosi 20–25 stóp liniowych na 10 stóp, czyli 200–250 stóp kwadratowych. Jest to idealne rozwiązanie dla biotechnologii, które nie mają dużo dodatkowej przestrzeni w pomieszczeniu czystym do stracenia.
Teraz zmienne, które zmieniają ten ślad, ponieważ każda linia jest inna. Po pierwsze, prędkość: wyższa prędkość oznacza dłuższe maszyny. Jeśli używasz 120 strzykawek na minutę, twoja maszyna do napełniania i zamykania ma 11 stóp długości zamiast 9, co oznacza dodanie 2 stóp liniowych do całości. Po drugie, typ strzykawki: plastikowe strzykawki są często bardziej kompaktowe w przetwarzaniu niż szklane, ponieważ szkło wymaga delikatniejszego obchodzenia się (więc przenośnik jest nieco szerszy, co daje w sumie 1 stopę). Po trzecie, poziom automatyzacji: w pełni zautomatyzowane linie ze zrobotyzowaną obsługą gotowych produktów zwiększają przestrzeń, ale półautomatyczne (operator podaje strzykawki z jednej stacji do drugiej) oszczędzają miejsce. Po czwarte, klasyfikacja pomieszczeń czystych: obszary ISO 5 wymagają większej przestrzeni przepływu powietrza, więc możesz potrzebować 3 stóp prześwitu zamiast 2, co zwiększa powierzchnię zajmowaną przez urządzenie.
Największym błędem, jaki widzę w obiektach, jest upchanie zbyt dużej ilości obiektów na małej przestrzeni, aby zaoszczędzić pieniądze. Prowadzi to do dwóch poważnych problemów: dostępu do serwisu – jeśli nie możesz dostać się do głowicy napełniającej, aby naprawić zatkaną dyszę, nie możesz pracować przez wiele godzin, co kosztuje znacznie więcej niż dodatkowa przestrzeń; ryzyko zanieczyszczenia — zbyt mały prześwit blokuje przepływ powietrza, co oznacza, że strefa sterylności nie jest zachowana, co prowadzi do nieudanych testów sterylności, a nawet wycofania produktu. Zatem stara praktyczna zasada brzmi: nie oszczędzaj na prześwicie. 2–3 stopy po bokach, 4–5 stóp z przodu/tyłu w celu konserwacji.
Innym sposobem optymalizacji powierzchni jest użycie zintegrowanych modułów zamiast samodzielnych maszyn. Na przykład niektóre nowoczesne maszyny do napełniania i zamykania łączą stację obracającą i etykieciarkę w jedną całość, dzięki czemu nie są potrzebne dwie oddzielne maszyny. To może odciąć 6–8 stóp liniowych od linii, co jest ogromne. Ponadto, jeśli modernizujesz istniejące pomieszczenie czyste zamiast budować nowe, sprzęt modułowy zmienia reguły gry — możesz później dostosować długość linii, jeśli zwiększysz skalę, zamiast ograniczać się do stałych, dużych maszyn.
Poczekaj, porozmawiajmy o czymś konkretnym, co widzę w przypadku kupujących po raz pierwszy: myślą, że potrzebują ogromnej linii z każdym dzwonkiem i gwizdkiem, ale tak naprawdę moduły możesz dodać później. Na przykład zacznij od linii obejmującej zamknięcie napełniania, podstawową kontrolę i test szczelności, a następnie dodaj maszynę do pełnej kontroli świetlnej w przypadku skalowania do produkcji komercyjnej. W ten sposób początkowa powierzchnia jest mniejsza i można ją rozbudować bez przebudowy całego pomieszczenia czystego.
A teraz spójrzmy poważnie na przykład z ostatniego projektu, nad którym pracowałem. Zgłosiła się do nas średniej wielkości fabryka leków generycznych na Środkowym Zachodzie, twierdząc, że dysponuje pomieszczeniem czystym o powierzchni 600 stóp kwadratowych przydzielonym na linię ampułkostrzykawek. Myśleli, że będą musieli zbudować przedłużenie, ale zaprojektowaliśmy kompaktową linię liniową ze zintegrowanym modułem napełniania i zamykania, w którym stacja inspekcyjna była wbudowana w tę samą ramę, a także mniejszy tunel myjący. Całkowite wyposażenie plus prześwit wynosiło 52 stopy na 11 stóp, czyli 572 stopy kwadratowe – prawie dokładnie tyle, co mieli. Udało im się wykorzystać istniejącą przestrzeń, zaoszczędzić 6 miesięcy na budowie, a linia pracuje z szybkością 90 strzykawek na minutę, co odpowiada ich potrzebom komercyjnym. Właśnie tego rodzaju optymalizację przeprowadzamy, ponieważ wiemy, że w farmacji przestrzeń to pieniądz.
A co z powszechnymi mitami? Ludzie pytali, czy linia obrotowa jest bardziej zwarta niż liniowa. Linie obrotowe mają głowice napełniające ułożone w okrąg, więc ślad ma kształt okrągły zamiast długiego prostokąta. Przy tej samej prędkości linia obrotowa może mieć nieco mniejszą powierzchnię, ale jest szersza i trudniej ją zmieścić w wąskich pomieszczeniach czystych. Linie liniowe łatwiej jest później zintegrować z innymi urządzeniami pakującymi, dzięki czemu są bardziej elastyczne, dlatego większość nowych instalacji ma obecnie charakter liniowy.
Nie zapomnij także o przestrzeni użytkowej. Twoja linia aseptyczna do procesu napełniania wymaga zasilania, sprężonego powietrza, a czasami specjalnego gazu (takiego jak azot). Zwykle umieszcza się go w szafce narzędziowej z boku linii, więc dodaj do tego 1–2 stopy szerokości. Nikt nie chce prowadzić węża po podłodze pomieszczenia czystego, więc przeznacz miejsce na te media tuż obok sprzętu.
Podsumowując: typowa powierzchnia komercyjnej, szybkiej, aseptycznej linii do napełniania strzykawek wynosi około 550–700 stóp kwadratowych pomieszczenia czystego, z liniowym układem o długości ~40 stóp (wyposażenie plus prześwit) i szerokości ~12 stóp. Mniejsze linie kliniczne mają powierzchnię 200–300 stóp kwadratowych, w zależności od szybkości i automatyzacji. Kluczem jest zrównoważenie potrzeb w zakresie szybkości, przyszłego skalowania i dostępu do konserwacji — nie skupiaj się wyłącznie na najmniejszej możliwej powierzchni, ponieważ przestoje spowodowane słabym dostępem będą na dłuższą metę kosztować znacznie więcej.
Jeśli jesteś na etapie planowania i chcesz dokładnie określić wielkość zajmowaną przez Twoje konkretne potrzeby – niezależnie od tego, czy produkujesz strzykawki szklane, plastikowe, czy też potrzebujesz integracji z innymi formatami, takimi jak wkłady – nie wahaj się skontaktować z naszym zespołem, aby porozmawiać o Twojej konfiguracji. Pomożemy Ci zaprojektować linię pasującą do Twojej przestrzeni, spełniającą wszystkie wymagania dotyczące sterylności i zbudowaną z myślą o wymaganej prędkości. Bez żargonu, bez twardych ofert, po prostu mów prosto o tym, co sprawdza się w zakładach farmaceutycznych.
